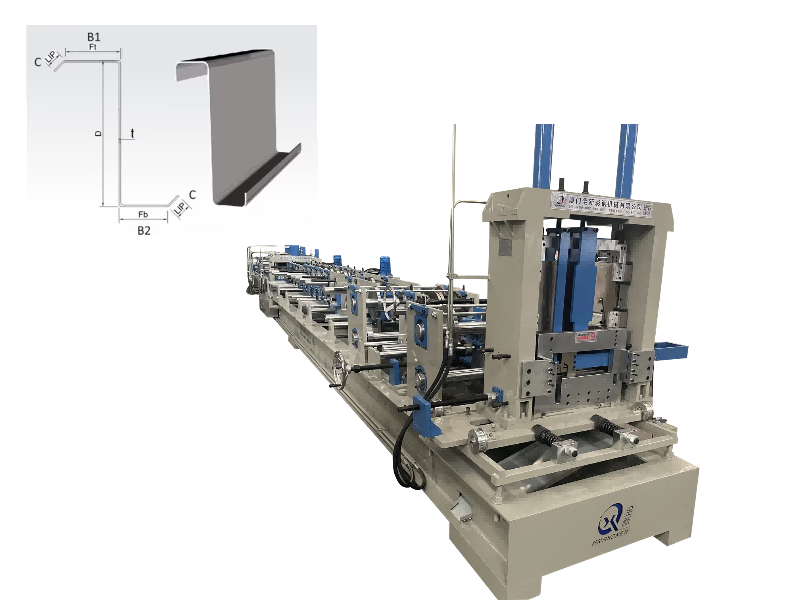

Машина для виготовлення прогонів Z

Машина для формування рулонів Z

Beenew Machinery є одним із перших виробників машин для формування прогонів Z-типу в Китаї та може надати повні рішення для прогонів Z-типу стандартної ширини 75/100/125/150/200 мм і індивідуальних розмірів.

Ця формувальна машина може виготовляти прогони Z-типу, а також сумісна з прогонами C-типу. Вироблені сталеві прогони виготовлені з гарячекатаного сталевого листа шляхом холодного згинання, мають легку вагу та відповідають характеристикам покрівельних прогонів. Вони широко використовуються для покрівлі та опори стін великих і середніх будівель і є основним обладнанням для виробництва сталевих конструкцій.

Прогони Z-типу: Завдяки Z-подібному поперечному перерізу, тонким стінкам, невеликій вазі, відмінним характеристикам поперечного перерізу та високій міцності їх можна використовувати не лише для покрівлі, але й для опорних конструкцій стін і балок перекриттів, і є широко використовуваним типом прогонів у будівлях зі сталевими конструкціями.

Особливості машини

Виготовляє прогони різних розмірів без заміни роликів/прокладок; швидке перемикання між розмірами 60-250 мм протягом однієї хвилини, без обмеження розміру в цьому діапазоні, заощаджуючи сировину.

Оснащений системою попереднього різання (з додатковим пост-різанням); не потрібно міняти інструменти на різні розміри; штампи можуть бути зроблені в будь-якій точці стрижня і фланців; підтримує тиснення та гравіювання логотипу.

Проста експлуатація і низькі витрати на обслуговування; оснащений захисною кришкою, аварійним вимикачем і програмою захисту від помилок для повного захисту безпеки.

Допуск на довжину обробки ±0,5 мм; сумісний з Q235 межа текучості сировини; стабільна якість готової продукції.

Технічні параметри

Основні параметри: ширина обробки полотна 100-600 мм, фланець 10 мм, контрольна товщина 0,5 мм; обробка листового металу товщиною 1,5-3 мм, кольорового листа (PPGI) і оцинкованого листа (GI); швидкість виробництва приблизно 15 м/хв.

Компоненти машини

Машина для розмотування: максимальна ширина 600 мм, максимальне навантаження 5000 кг, пасивний/гідравлічний режими роботи.

Головний блок холодного згинання: 11-15 станцій валків, валки виготовлені з хромованої сталі GCR15 (HRC58-62°), головний вал 80 мм із твердої сталі 45#, приводиться в рух шанхайським електродвигуном потужністю 18,5 кВт.

Пристрій для різання та пробивання: фрези/плашки виготовлені зі сталі, обробленої Cr12 (HRC58-62°), двигун гідравлічної станції 5,5 кВт, з використанням кваліфікованого різання колонного типу.

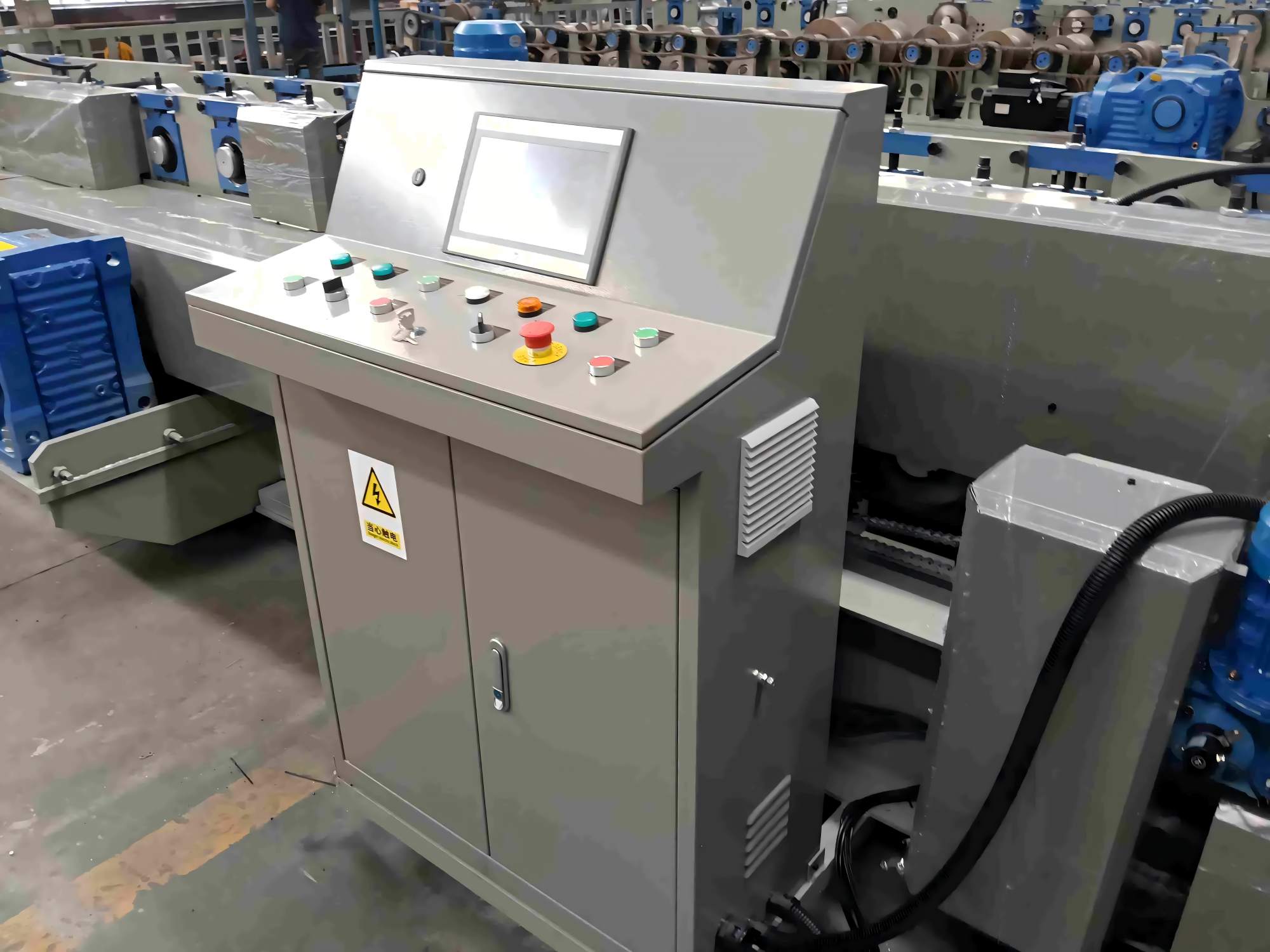

Шафа керування ПЛК: ПЛК Delta + кодер Omron, сенсорний екран, похибка довжини ±2 мм, підтримує китайську та англійську мови, трифазне живлення 380 В/50 Гц (налаштовується).

Гідравлічна насосна станція: гідравлічне масло 46#, електромагнітні клапани Huade, двигун 5,5 кВт, охолодження вентилятором.

Виробнича опорна платформа: Безприводна, довжина 2м.

Потік виробничого процесу

Машина для розмотування → Формуюча оправка → Гідравлічна система → Система автоматичного керування → Механізм покрокового формування → Механізм автоматичного різання → Стіл прийому готової продукції. Основні процеси включають гідравлічне штампування та гідравлічне різання.

Відмінності між прогонами Z-типу та C-типу

Обидва є прогонами сталевої конструкції, але їхні основні відмінності полягають у семи аспектах. Прогони Z-типу є більш вигідними для дахів з великим прольотом і великим ухилом:

С-подібні прогони мають кут 90° і використовуються для зведення стін і балок перекриттів; Прогони Z-типу мають кут <90°, що забезпечує більшу гнучкість і використовується для опори даху та стін, підходить для дахів з великим нахилом.

Прогони Z-типу можна постійно перекривати, що підходить для металевих будівель з великим прольотом, тоді як прогони C-типу не можна перекривати.

Прогони Z-типу мають більш високу міцність і можуть підтримувати важкі конструкції, підходять для сільськогосподарських і промислових будівель, але мають більш високі вимоги до монтажу; Прогони С-типу мають трохи меншу міцність, але їх легше монтувати.

Чим більший ухил даху, тим вищий коефіцієнт використання модуля пружності вертикального перерізу згину Z-подібних прогонів, тоді як C-типу прогони не мають цієї характеристики.

Допоміжні послуги

Beenew Machinery, заснована в 1997 році зі штаб-квартирою в Сямень, Фуцзянь, спеціалізується на індивідуальному виробництві різних машин для формування рулонів. Наша продукція має сертифікати IAF/SGS/CE, і ми співпрацюємо з понад 80 країнами. Більше 2000 клієнтів відвідали наш завод. На обладнання надається гарантія понад 20 років.

Післяпродажне обслуговування

Річна гарантія на всю машину, 24 місяці безкоштовного ремонту та довічна технічна підтримка. Неремонтні деталі будуть замінені безкоштовно протягом гарантійного терміну (витрати на доставку несе клієнт).

Доставка протягом 35 днів після отримання депозиту. Доступне індивідуальне обладнання.

Клієнти, які відвідують наш завод, можуть пройти очне навчання щодо встановлення, експлуатації обладнання та технічного персоналу.

Ми здійснюємо глобальні доставки, надаючи повний спектр логістичних послуг, включаючи пакування, зміцнення, стерилізацію та завантаження.

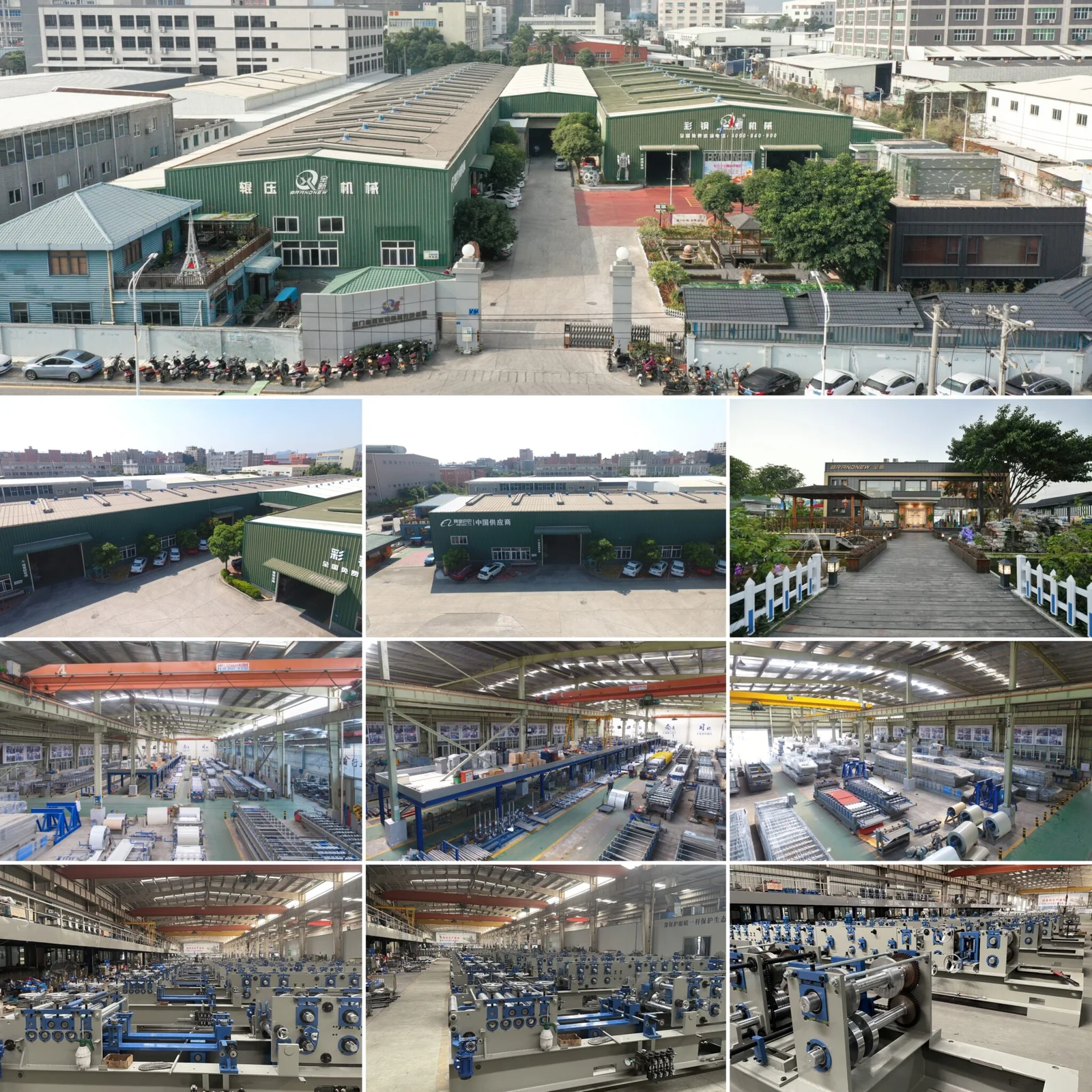

Beenew завод
