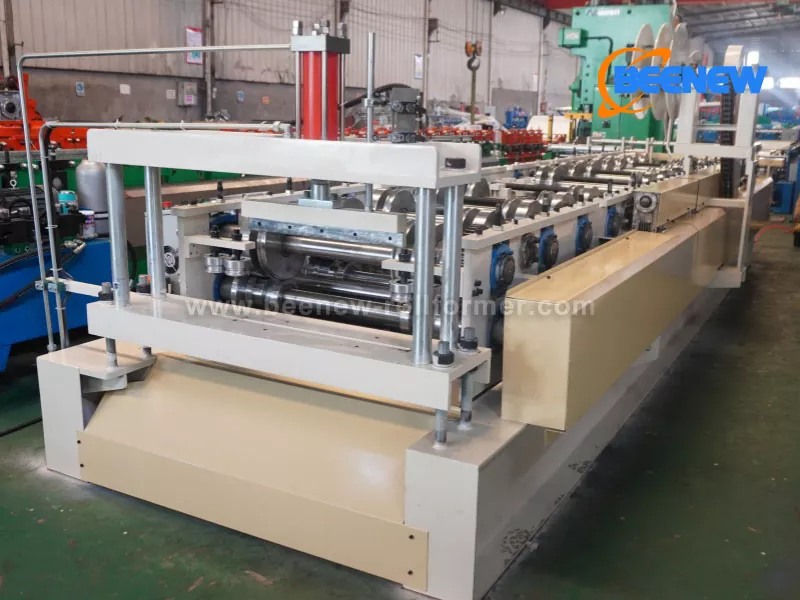

Машина для формування швів

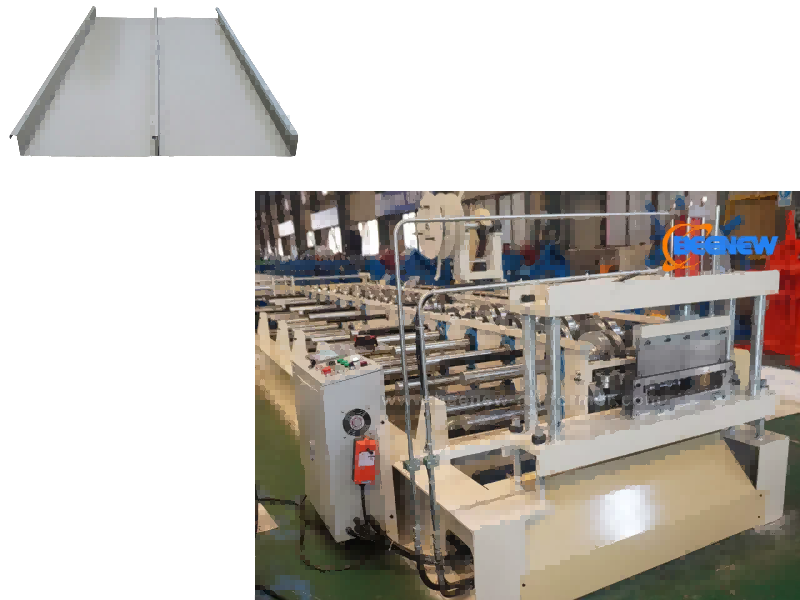

Ця покрівельна машина — це машина для холодного формування, спеціально розроблена для обробки металевої покрівлі. В основному він виробляє листи даху зі стоячим фальцем серії YX65 і може одночасно виробляти чотири ефективні ширини 280/400/500/600 мм без зміни основної форми. Він підходить для будівництва алюмінієво-магнієво-марганцевих і сталевих покрівель зі стоячим фальцем з кольоровим покриттям для великих громадських будівель (швидкісних залізничних станцій, аеропортів, стадіонів тощо) і є основним обладнанням для обробки металевих покрівель.

Виробничий процес

Подача рулону → Розмотування → Ручне попереднє нарізання на довжину → Направляюча подача → Холодне формування рулону → Гідравлічне подальше нарізання → Збір готової продукції. Весь процес автоматизований і вимагає всього 1-2 операторів.

Параметри

1. Тип панелі та розміри

Висота ребра панелі даху: 65 мм (ідентифікатор ядра серії YX65)

Ефективна виробнича ширина: 300/400/500/600 мм

Ширина подачі сировини: приблизно 472/575/675/775 мм

2. Сумісна сировина

Матеріал: сталевий лист з кольоровим покриттям (PPGI), оцинкований лист, алюмінієво-магнієво-марганцевий лист

Товщина: сталевий лист 0,35-0,8 мм, алюмінієвий лист 0,4-1,2 мм

Межа текучості: 235-350 МПа

3. Формування продуктивності

Формування проходів: 14 проходів

Швидкість формування: 8-20 м/хв

Напруга: 380В/50Гц/3 фази

4. Технічні характеристики обладнання

Загальні розміри машини: приблизно 5800*1600*1500 мм (підходить для контейнерних перевезень 20GP)

Загальна вага машини: 5,5-7 тонн

Потужність двигуна: головний двигун 7,5 кВт + гідравлічний двигун 2,2 кВт (конфігурація подвійного двигуна)

Структура та конфігурація: Обладнання є інтегрованою виробничою лінією, що складається з 7 основних компонентів, з повним автоматизованим керуванням PLC:

1. Розмотувач: ручний тип, максимальна вантажопідйомність 3-5 тонн, підходить для котушки внутрішнім діаметром 508±30 мм;

2. Машина для попереднього різання: пов’язана з ПЛК, вона може попередньо розрахувати довжину сировини для зменшення відходів матеріалу;

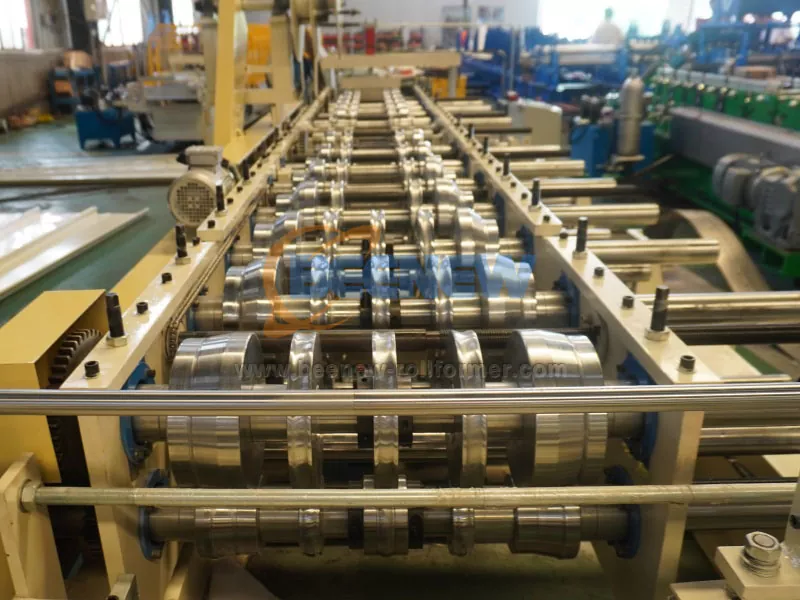

3. Основна формувальна машина: корпус машини зварений зі сталі H450, ролики зі сталі 40Cr з хромованим дзеркальним покриттям, діаметр валу 75-80 мм, зубчаста передача/зірочка;

4. Гідравлічна машина після різання: матеріал ріжучого леза Cr12Mov (термообробка HRC58-62), термін служби різання перевищує 1 мільйон разів, точність різання гарантується, навіть коли машина зупинена;

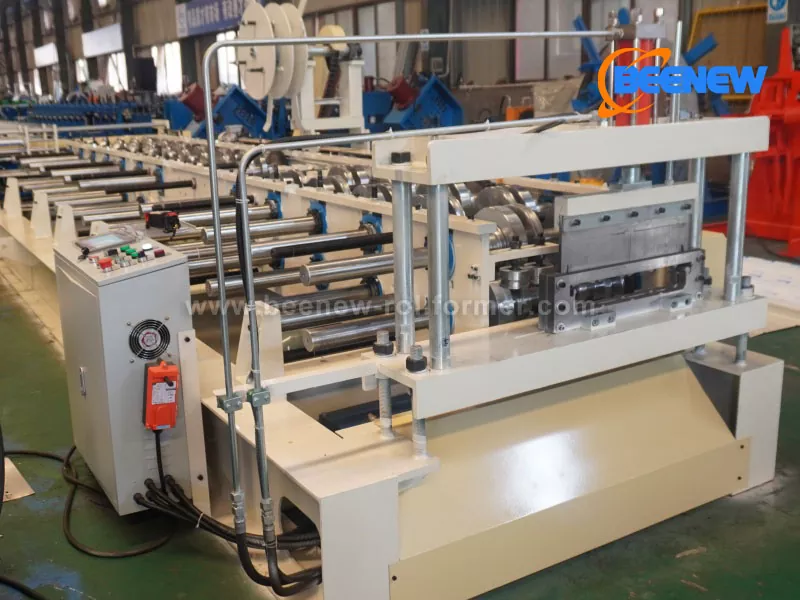

5. Система керування PLC: із сенсорним екраном він може вводити виробничу партію, довжину та кількість для досягнення повністю автоматичного різання та підрахунку;

6. Розвантажувальна стійка: 3 комплекти роликових стійок без приводу для зручного транспортування готової продукції;

7. Інструменти в комплекті: 1-2 комплекти ручних затискачів для швів і електрична машина для затискання швів, придатних для встановлення на даху на місці.

Ділова та післяпродажна інформація

1. Термін доставки: приблизно 45 робочих днів;

2. Мінімальна кількість замовлення: 1 одиниця;

3. Спосіб оплати: TT/L/C;

4. Порт відвантаження: порт Сямень, Китай;

5. Гарантія після продажу: 1 рік гарантії (з можливістю продовження до 2 років для основних компонентів), цілодобова технічна підтримка, доступне обслуговування за кордоном інженера на місці;

6. Сертифікати: Відповідає CE/ISO/SGS та іншим міжнародним стандартам.

Додатки

Профілі зі стоячим фальцем зазвичай використовуються для житлових і комерційних будівель. Вони використовуються як для монтажу покрівлі, так і для облицювання стін. Простий і щедрий, красивий і надійний. Використовується в поєднанні з дугозгинальними машинами та верстатами для вигину, він може використовуватися для виконання різноманітних форм.
