Формувальник рулону Purlin

Як важливий будівельний каркас для підтримки дахів і стін, прогони мають малу вагу та міцність. Удосконалені роликоутворювачі обрешіток часто включають такі функції, як автоматичне регулювання розміру, подача матеріалу та можливості пробивання, підвищуючи їх універсальність і продуктивність.

Надіслати запит

Опис продукту

Параметр продукту

Пункт	Параметри
Товщина матеріалу	1,5-2,0 мм
Ширина подачі	125-422мм
Ведучий двигун	11 кВт
Гідравлічна станція	5,5 кВт
Матеріал ролика	Сталь 45#, термічно оброблена, покрита твердим хромом
Діаметр валу	70/55 мм
Станція формування	13 станцій

Зображення продукту

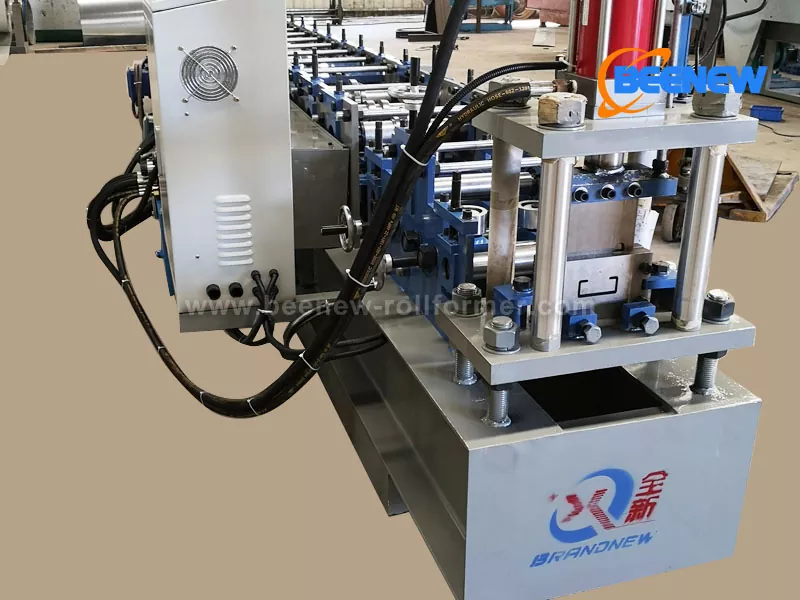

Omega Roll Forming Machine

особливості

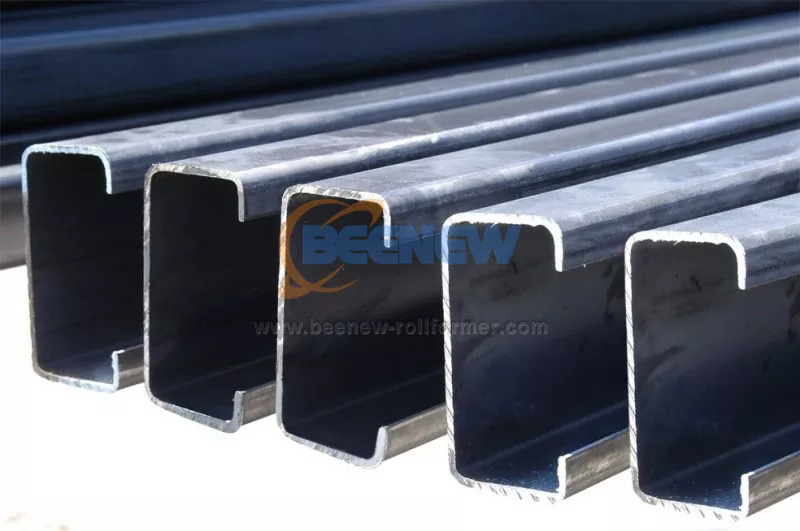

Верстат для обрешітки може формувати матеріал у необхідні профілі обрешітки, такі як форми C, Z або U. Ця технологія забезпечує високу точність, ефективність і послідовність виробництва. Валкоформувальник Beenew з високою технологією, що забезпечує вищевказані функції, а також з високим ступенем автоматизації. Просто введіть необхідну кількість і довжину прогонів. Після цього система керування PLC може запускати машину автоматично.

Подробиці

Увесь валкоутворювач обрешітки складається з направляючого та вирівнюючого пристрою, пристрою попереднього зсуву та штампування, основного прокатного стану, пост-ножиці та шафи PLC.

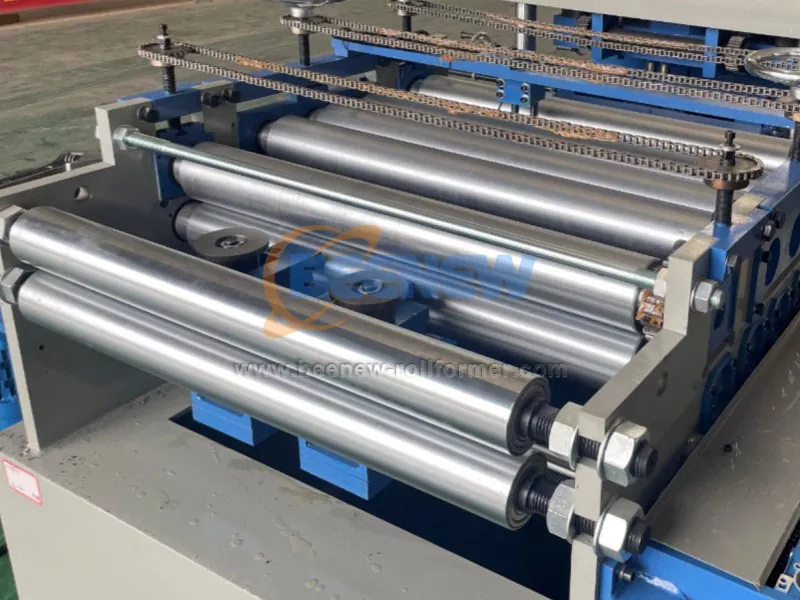

- Направляючий і вирівнювальний пристрій: пристрій введення аркушів, регульований направляючий пристрій з обох сторін, вирівнювальні ролики та інші компоненти. Прийняття структури верхніх трьох і нижніх чотирьох вирівнювальних роликів для вирівнювання.

Omega Machine

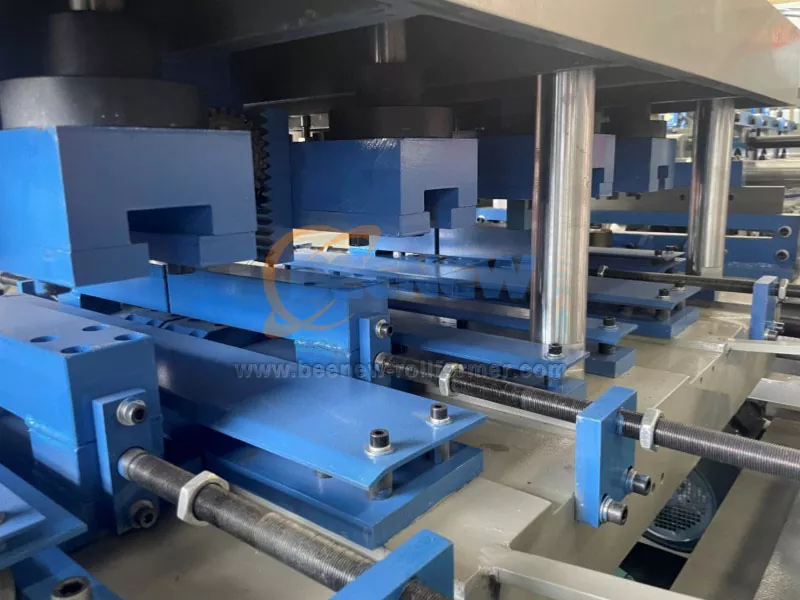

-Пристрій для попереднього зсуву та штампування:

Гідравлічні передні ножиці для відсікання хвостиків; пристрій для гідравлічної пробивки вимагає зупинки під час різання. Кількість штампувальних форм налаштовується відповідно до виробничих вимог замовника

Purlin Making Machine

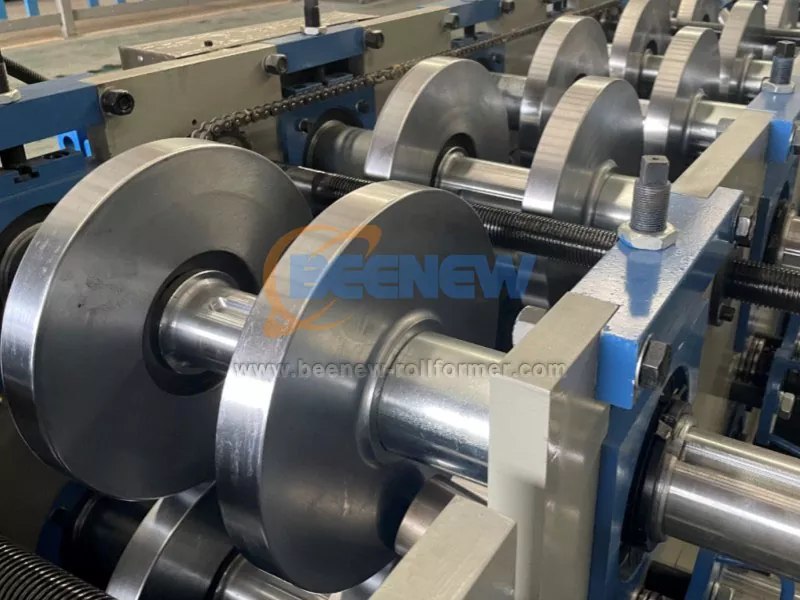

-головний прокатний стан: 13 станцій формування; Усі вали та ролики суцільні та тонко оброблені; Якщо міцність і товщина пресованого матеріалу є особливою, матеріал роликів буде виготовлений з пресованої сталі з високою міцністю та спеціальною обробкою.

Purlin Rolling Machine

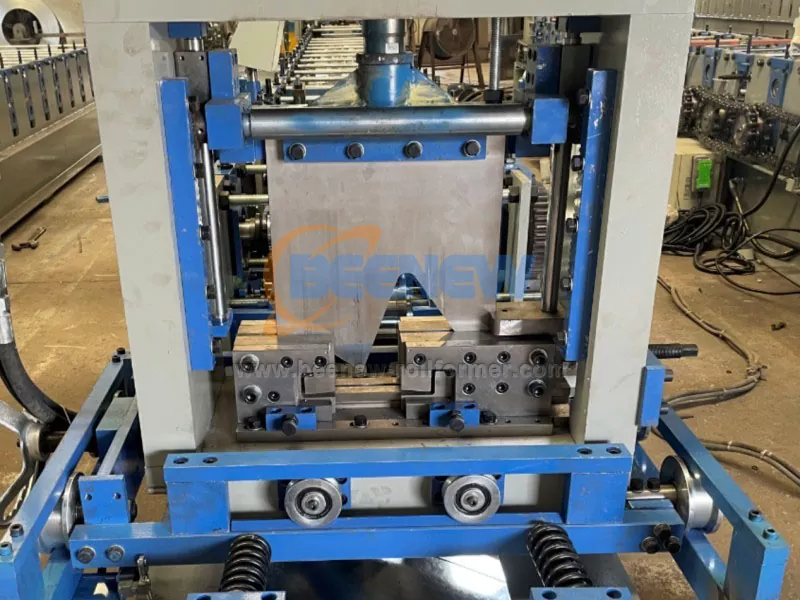

- пост-зсув: зріз після формування; Універсальні ножиці, структура з трьома лезами, ширина та висота леза регулюються; матеріал клинка CR12MVO;

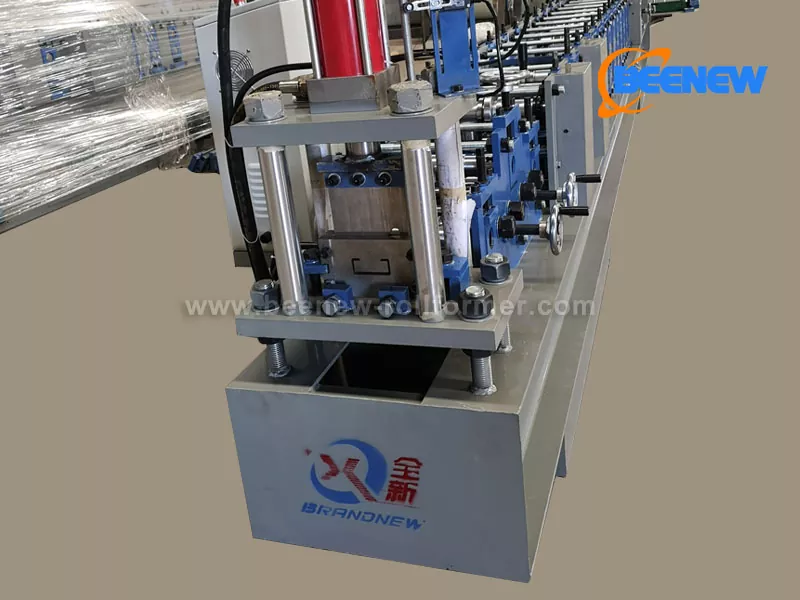

Purlin Roll Former

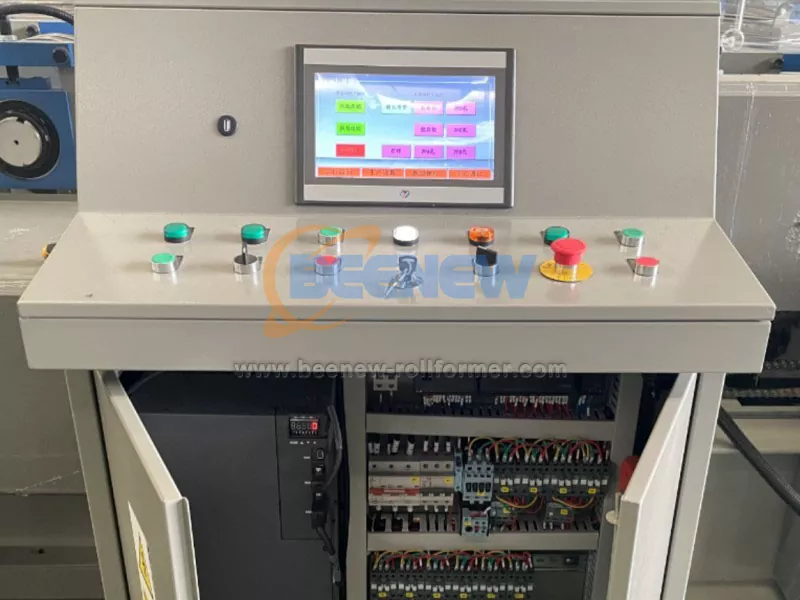

- Шафа ПЛК.

Весь валкоутворювач обрешітки контролюється ПЛК з інтерфейсом людина-машина. Оператор автоматично запускає встановлену програму (програмоване керування) та контролює процес керування, реалізуючи оператору керування виробничою лінією та зміну параметрів керування, а також моніторинг у режимі реального часу стану роботи обладнання, параметрів роботи та індикації несправностей. Цифрове налаштування довжини деталей, довжину деталей можна регулювати. Моніторинг робочого стану обладнання та індикація несправностей у реальному часі.
