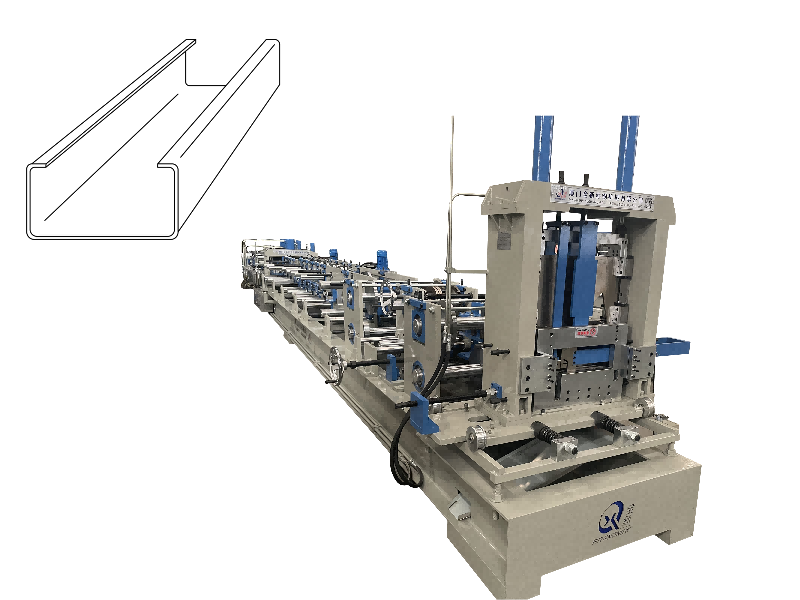

C Машина для формування прогонів

Особливості та переваги машини

Це повністю автоматична безперервна машина для формування рулонів, яка підходить як для легких, так і для важких умов, зі швидкістю формування 18-25 м/хв.

Він використовує автоматичну систему зміни профілю для формування кількох специфікацій профілю та інтегрує гнучку онлайн-систему пробивання для гнучкої роботи.

Додаткові процеси попереднього/після різання: попереднє різання доступне для виробництва з декількома специфікаціями, заощаджуючи витрати та час на заміну інструменту; додаткове різання доступне для меншої кількості специфікацій, що значно покращує якість профілю.

Сертифікат CE, відповідність європейським стандартам якості та наявність кількох патентів; популярні моделі в наявності для швидкої доставки.

Оснащена комп’ютерною системою керування рухом промислового класу та інтелектуальним цифровим інтерфейсом керування, ця машина має зручний дизайн, просте керування, стабільну продуктивність, надійну якість, а також естетично привабливий та економічний дизайн.

Сировина

Матеріал: холоднокатана/гарячекатана сталь, оцинкована сталь

Товщина: 1,0-3,0 мм

Межа текучості: 235-350 МПа

Ширина: налаштовується відповідно до вимог профілю

Параметри

Розмотувач: 5T

Таблиця для годування

Вирівнювальний пристрій

Штампувальний пристрій: налаштований відповідно до вимог профілю

Швидкість формування: 18-25 м/хв

Захисний чохол: Додатково

Пристрій для подальшої обробки

Система виводу:

Ручна підтримка/автоматичний укладальник (додатково); Напрямок укладання: бічний/вертикальний (необов’язково)

Гідравлічна система забезпечує живлення систем штампування та подальшого різання

Електрична система керування: Mitsubishi/Siemens/AMS (додатково/налаштовується за потреби)

Технічні характеристики

Формувальна машина є абсолютно новою машиною якості класу A, яка підтримує персоналізоване налаштування. Основні характеристики фіксовані:

Кількість операторів: 1-2 людини

Джерело живлення: 220 В/380 В/415 В/460 В, 50/60 Гц, 3 фази (налаштовується за потреби)

Вага обладнання: приблизно 12 тонн. Зовнішні розміри: приблизно 25 × 2,5 × 1,8 м (довжина × ширина × висота)

Вимоги до завантаження контейнерів: зазвичай потрібен один 40-футовий контейнер

Колір: стандартний синій/сірий (налаштовується за запитом)

Походження: Сямень, Китай

Упаковка: Стандартна експортна захисна упаковка

Сформована форма: налаштована відповідно до креслень профілю та вимог замовника

Потік виробничого процесу

Залежно від технології різання обладнання поділяється на процеси попередньої та післярізальної обробки. Відрізняється лише порядок кроків різання; всі інші процеси однакові. Обидва підтримують автоматичне/пасивне розмотування:

Процес попереднього різання: Машина для розмотування → Направляюча подача → Система вирівнювання → Штампувальний пристрій → Попереднє різання фіксованої довжини → Система холодного згинання → Вихід (ручна підтримка/автоматичний штабелер, опціонально)

Процес подальшого різання: машина для розмотування → Направляюча подача → Система вирівнювання → Штампувальний пристрій → Система формування холодного згинання → Гідравлічна додаткова різання фіксованої довжини → Вихід (ручна підтримка/автоматичний штабелер, опціонально)

Специфікації форми та ширина котушки

Ми пропонуємо різноманітні стандартні С-подібні сталеві специфікації для формування, включаючи 80 мм, 100 мм, 120 мм, 140 мм, 160 мм, 180 мм, 200 мм, 220 мм, 240 мм і 250 мм, товщиною від 1,0 до 3,0 мм. Деякі характеристики є стандартними конфігураціями, тоді як інші є необов’язковими.

Ми сумісні з котушками різної ширини, включаючи 19 мм, 219 мм, 253 мм, 286 мм, 319 мм, 353 мм, 386 мм, 320 мм, 453 мм і 486 мм.

Схема виробничої лінії

Загальна довжина виробничої лінії становить приблизно 25 метрів. Він складається з розмотувача, пристрою подачі, вирівнюючого пристрою, штампувального пристрою, системи холодного згинання, ріжучого пристрою та платформи підтримки готової продукції в такому порядку. Обладнаний гідростанцією та електричною шафою керування. Кожен компонент має фіксований розмір макета.

Сценарії застосування готової продукції

Готова C-подібна сталь широко використовується в прогонах і стінових балках будівель із сталевих конструкцій, а також може бути об’єднана в легкі ферми даху та опори;

Його також можна використовувати в таких компонентах, як колони, балки та опори у виробництві машин легкої промисловості;

Завдяки таким характеристикам C-подібної сталі, як екологічність, міцність і довговічність, економічність, простота встановлення та естетичний вигляд, сфера застосування відповідних сталевих будівельних матеріалів продовжує розширюватися.

Наш верстат для металевих обрешіток може прокатувати сталь для гарячого занурення, сталь Q235, сталь Q345 і навіть тверду сталеву котушку 550 МПа. Машина Beenew виготовлятиме машину для обрешітки відповідно до продуктивності обробки сталевого матеріалу покупця, необхідної швидкості, кінцевої точності прогонів та інших особливих потреб.

Існує три популярних стилі різання для металевих верстатів C-подібної форми:

По-перше, універсальне різання, це добре для економії часу ріжучих лез і підходить для машин зі змінними розмірами обрешіток, одна машина для виготовлення обрешіток може виробляти обрешітки багатьох розмірів, але лише один набір універсальних ріжучих лез може задовольнити всі потреби.

По-друге, летючий розріз, це добре для покращення швидкості лінійної машини для формування сталевої форми C, лінія не повинна зупинятися під час відрізання обрешітки.

По-третє, різання з гідравлічною зупинкою, це звичайний стиль дизайну, краща вартість виробництва та стабільна продуктивність машин для виготовлення сталевих обрешіток.

Таким чином, кожен наш покупець може підібрати відповідний дизайн відповідно до свого бюджету. Ласкаво просимо зв’язатися з нами зараз, щоб отримати більш професійну пропозицію щодо вашої машини для формування оцинкованої оцинкованої обрешітки.

FAQ

Що таке C і Z обрешітка?

Машина для сталевих прогонів — це обладнання, яке безперервно виробляє сталеві канали С-подібної форми з оцинкованої або холоднокатаної сталевої смуги шляхом подачі, пробивання отворів, згинання та різання.

Ця машина для обрешітки є повністю автоматичною та легкою в експлуатації завдяки зручному екрану HIM. Він складається з одного розмотувача, направляючої листів, вирівнювання металевої смуги, секції формування рулонів обладнання, системи керування PLC, гідравлічного різання, столу збору.

Їх головними перевагами є красивий індивідуальний дизайн, легка та стабільна робота з міцною рамою корпусу

Що таке c purlin?

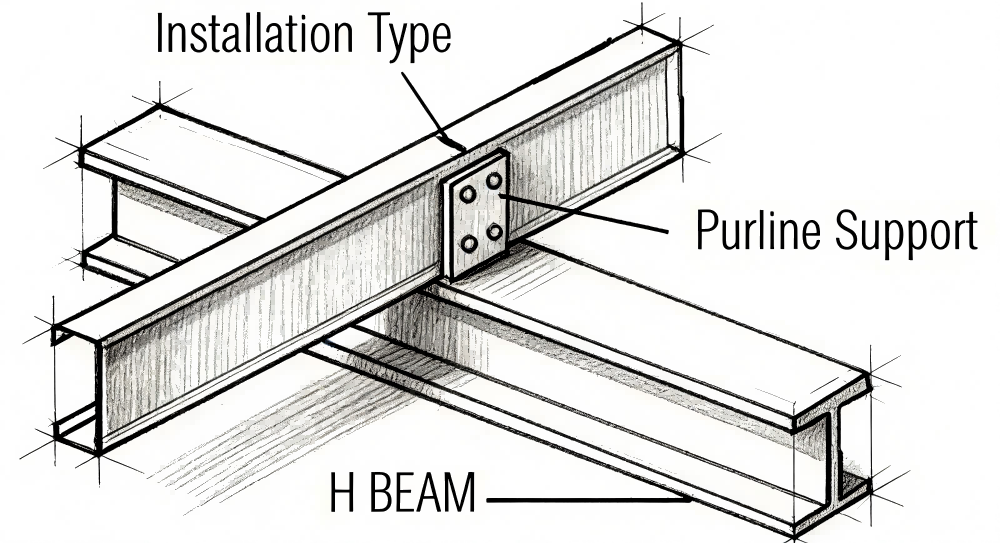

C-прогони або прогони Cee — це прогони з C-подібним поперечним перерізом, горизонтальні балки, які призначені для формування балок даху та стін каркасної конструкції будівлі.

Вони розташовані між листами покрівлі та будівлею, діючи як опора для листа, щоб забезпечити його міцне кріплення та безпечне місце.

Перевагою С-подібної прогони є легка вага, легкість монтажу та транспортування.
